Op deze pagina vind u algemene informatie over HDMI, en HDMI kabels in het algemeen. HDMI is een afkorting en staat voor High Definition Multimedia Interface. Met HDMI transporteer je audio, video- en controlesignalen in digitale vorm. Bijna alle afspeelapparaten en weergave apparatuur zoals, DVD-spelers en (HD)televisies zijn tegenwoordig van 1 of meerdere HDMI uit of ingangen voorzien. HDMI is een niet-gecomprimeerd digitaal signaal, terwijl de voorgaande signalen analoog waren. Op die manier elimineert men de analoge omzetting. In tegenstelling tot de voorganger van HDMI, DVI, ondersteunt HDMI tot maximaal acht digitale audiokanalen. HDMI is bedacht als universele verbinding voor audio, video en bediening. Daarmee zou je kunnen zeggen dat HDMI de digitale variant van de SCART verbinding is geworden. Je zult dan ook steeds vaker een HDMI kabel tegen komen achter je televisie in plaats van de SCART kabel.
HDMI kabel

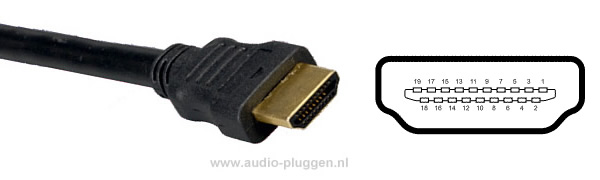

Bovenstaand een plaatje van een standaard HDMI kabel. De HDMI kabel bestaat uit 19 draden. Een nadeel van een HDMI kabel ten opzichte van de DVI kabel is dat er bij een HDMI kabel niet de mogelijkheid is om de kabel vast te schroeven.
Pinout
In de onderstaande tabel een weergave van de functie van ieder draadje in een HDMI kabel.
HDMI kabel pinout
1=TMDS Data2+
2=TMDS Data2 Shield
3=TMDS Data2–
4=TMDS Data1+
5=TMDS Data1 Shield
6=TMDS Data1–
7=TMDS Data0+
8=TMDS Data0 Shield
9=TMDS Data0–
10=TMDS Clock+
11=TMDS Clock Shield
12=TMDS Clock–
13=CEC
14=Reserved (N.C. on device)
15=SCL
16=SDA
17=DDC/CEC Ground
18=+5 V Power (max 50 mA)
19=Hot Plug Detect
-
HDMI 1.2 of HDMI 1.3 kabel?
HDMI kabels zijn er in verschillende lengtes soorten en maten. Elke HDMI kabel is op de bovenstaande manier aangesloten. Waar zitten de verschillen dan? Het grote verschil tussen de verschillende HDMI kabels is de bandbreedte die ze aan kunnen. De bandbreedte bepaald de hoeveelheid data die door de kabel gestuurd kan worden. -HDMI 1.0 tot en met HDMI 1.2a kabels hebben een bandbreedte van 165MHz en zijn daarmee geschikt voor resoluties tot maximaal 920×1200p60 bij een kleur diepte van 24 bit. (HDMI 1.2 voldoet in de meeste gevallen prima.) Pas wanneer een scherm met een resolutie hoger dan 920x1200 pixels gebruikt wordt is het verstandig om de duurdere HDMI 1.3 kabels te gebruiken. -HDMI 1.3 kabels hebben een bandbreedte van 340MHz en zijn daarmee geschikt voor resoluties tot maximaal 2560×1600p75 bij een kleur diepte van 24 bit, of een resolutie van maximaal 1920×1200p60 bij een kleur diepte van 48 bit.
Lengte van een HDMI kabel
Audio-Pluggen.nl verkoopt HDMI 1.3 kabels met een maximale lengte van 20 meter en HDMI 1.2 kabels met een maximale lengte van 10 meter.
